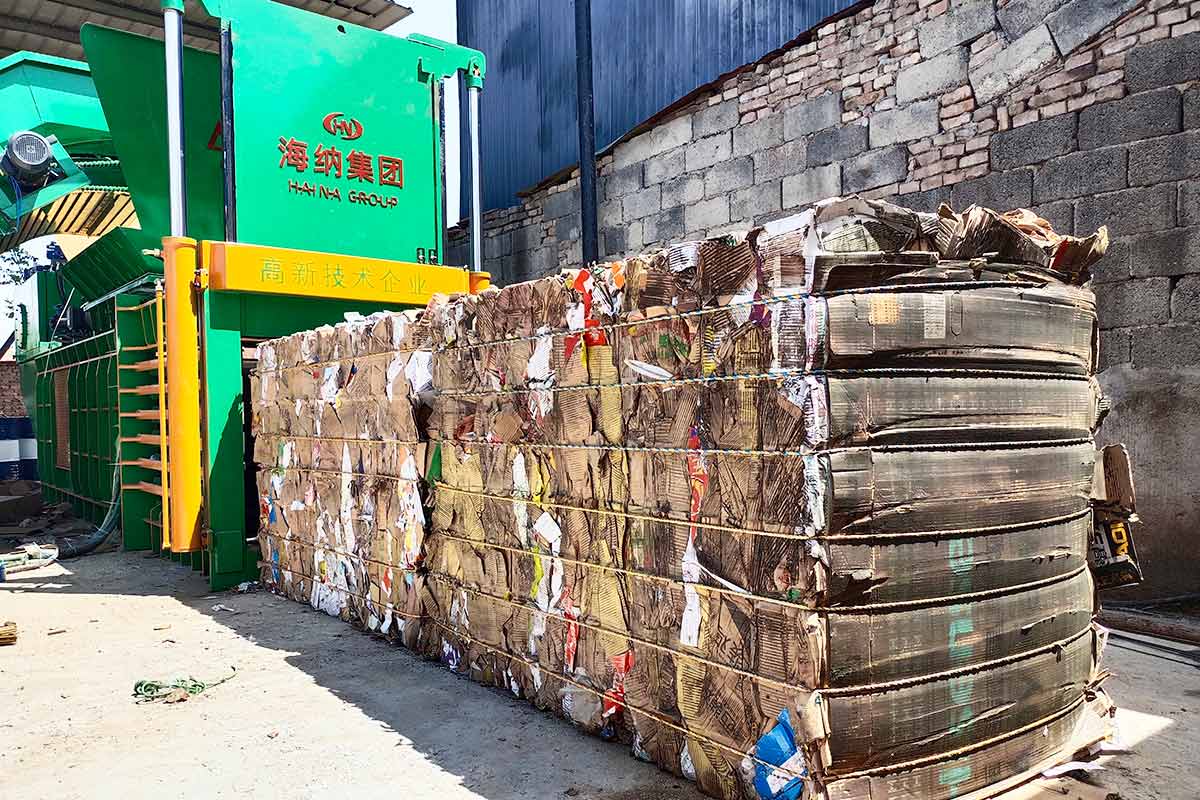

廢紙液壓打包機導線架是由安裝在一個框架上的4套導線裝置組成,整個導線架懸掛壓緊架的一根中心軸上,在液壓馬達作用下相對壓緊架作水平方向運動,壓緊架為焊接式構件,底部裝有輪子,在液壓缸推動下能沿主滑軌作水平運動。升降臺主要由兩根水平梁栓接而成,升降臺在2臺液壓缸推動下可沿垂直方向上下移動。

壓緊架與壓緊架結構基本相似,但其上面布置4個打包頭,1套喂線裝置。廢紙液壓打包機打包頭(共4個)是整臺設備結構復雜、動作連鎖多的部件,每個廢紙液壓打包機打包頭結構完全一樣,可以互換。喂線裝置共4套,每套對應一個打包頭,每套包括打包線輸送裝置和打包線反拉緊裝置。廢紙液壓打包機主軌座主要由兩根在面上設有耐磨鋼軌構成。壓緊架輪子被導引著沿兩軌道外側運行,推動壓緊架運行的液壓缸布置于其中。此外,除機械構件外還有一整套液壓站。從上面敘述中可看出,廢紙液壓打包機各種運動靠流體的動力完成。
